Massimo guadagno dall'impianto fotovoltaico.

Mia Energy Autoconsumo è un sistema professionale, versatile e completo. Offre cinque configurazioni per la gestione intelligente dell’autoconsumo dell’energia generata da impianti FV e la riduzione dei consumi di quella prelevata dalla rete. Si installa su qualsiasi impianto FV esistente fino a 6kW monofase.


Perché conviene:

• Misura l'energia prodotta, immessa e consumata attraverso 2 TA apribili.

• La visualizza on board direttamente sul display del dispositivo, oppure da Tablet, Smartphone o Pc.

• Massimizza l'autoconsumo spegnendo o accendendo carichi cablati, radiocomandati e modulando carichi resistivi.

• Salva i dati in uno storico relativo all'ultimo anno, per ogni ora del giorno, e annuale per 64 anni.

Kit Top

(Configurazione completa)

	FACILE: si installa su qualsiasi impianto fotovoltaico esistente, fino a max 6kW Monofase.		RISPARMIO: fino a 6 volte di più consumando subito l'energia prodotta.
	ACQUA CALDA GRATIS: alimentando boiler elettrici si risparmia gas.		RISCALDA GRATIS: alimenta piastre e pareti radianti elettriche.
	INDISPENSABILE: STOP ai Black-out per sovraccarico.		AUTOMATICO: accende fino a 4 carichi via radio o cablati.
	GRID BALANCE: STOP allo spegnimento degli inverter per sovratensioni di linea.		MISURA l'energia immessa, consumata e prodotta dall'impianto FV.

Mia Energy Autoconsumo disponibile in 5 diverse configurazioni

     Kit Monitoraggio Base

Misurazione istantanea dell’energia prodotta, immessa e consumata, visualizzazione per mezzo del display LCD on board. Creazione di uno storico dell’ultimo anno (per ogni ora del giorno, e annuale per 64 anni) e generazione di un file .csv scaricabile. Possiede tutte le predisposizioni* per ampliare il suo utilizzo a tutte le altre configurazioni descritte negli altri KIT.

     Kit Carichi Radiocomandati

Questa configurazione permette di gestire l’autoconsumo attraverso il comando automatico di massimo 4 prese wireless (2 incluse nel kit), alle quali saranno connessi altrettanti carichi preferenziali, da accendere o spegnere a seconda delle priorità e delle soglie programmabili impostate ed in base alla disponibilità di energia dall’impianto FV. La gestione intelligente dei carichi consente di utilizzare 2 funzioni esclusive di Mia Energy Autoconsumo:

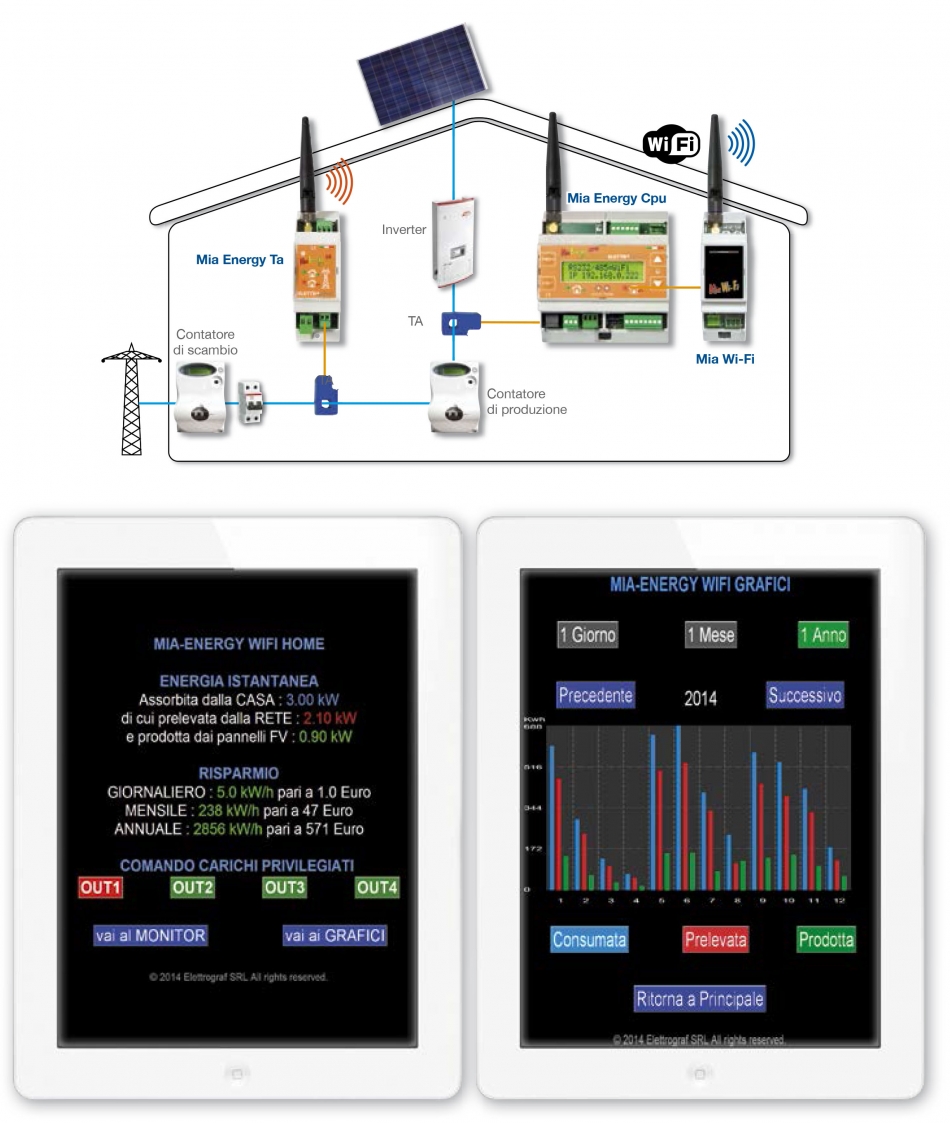

     Kit Monitoraggio Wi-Fi

Evoluzione del Kit Base, il Kit Monitoraggio Wi-Fi svolge la funzione di Web Server, genera delle pagine HTML che possono essere visualizzate in locale su Smartphone, iPad e PC, esattamente come se si stesse accedendo ad una pagina WEB di Internet. Attraverso questa modalità si possono visualizzare i vari parametri relativi all’energia consumata, prelevata e prodotta, nonchè ai grafici del giorno, mese e anno. Per la visualizzazione da remoto è necessario possedere un IP fisso o in alternativa si può utilizzare un servizio di gestione di IP dinamici quali www.dyndns.it o www.noip.com. Questo kit possiede inoltre tutte le predisposizioni * per ampliare il suo utilizzo a tutte le altre configurazioni descritte negli altri KIT.

     Kit Acqua Calda dall'Impianto FV

Questa configurazione permette di alimentare in totale autonomia un boiler elettrico per il riscaldamento di acqua sanitaria. La sonda NTC in dotazione misura la temperatura dell’acqua; la resistenza elettrica interna del boiler viene gestita da Mia Energy CPU tramite l’uscita proporzionale da 0 al 100% con l’ausilio del relè statico AF1.G3PE215B (3000W). Con questo sistema è possibile comandare il boiler elettrico per riscaldare l’acqua in modo progressivo, in maniera lineare in base alla quantità di energia elettrica disponibile dall’impianto FV. La temperatura dell’acqua può essere visualizzata e regolata direttamente da Mia Energy CPU. Per evitare che in mancanza di sole e quindi di energia dall’impianto FV l’acqua rimanga fredda, è possibile far sì che quando la sonda di temperatura NTC rileva una temperatura troppo bassa (soglia impostabile), attivi il relè statico e inizi a prelevare energia dalla rete elettrica, fino a raggiungere la temperatura impostata, oltrepassata la quale, ritornerà a dare priorità all’autoconsumo dell’energia da FV.

     Kit Top

Questo kit riunisce le potenzialità del Kit Mia Energy Moitoraggio Wi-Fi + quello del Kit Mia Energy carichi radiocomandati, permette di attivare e disattivare da remoto (Smartphone, Tablet, PC) le 4 utenze, ad esempio: attivare l’impianto di irrigazione del giardino o accedere e modificare i principali parametri del dispositivo.

Predisposizione dei 5 kit

Ognuna delle 5 configurazioni dispone di una serie di predisposizioni, per eventuali future integrazioni, che rendono Mia Energy Autoconsumo uno strumento completo:

• Accensione e spegnimento di n.4 prese wireless per attivazione carichi preferenziali.

• n.4 uscite digitali NPN per il pilotaggio di un max. di 4 relè esterni per l’attivazione di altrettanti carichi cablati.

• n.2 uscite analogiche 0..10v per la parzializzazione di carichi intelligenti come ad esempio pompe di calore con ingresso 0-10V. Queste 2 uscite analogiche sono trasformabili in uscite PWM 1Hz/PWM 100Hz con Duty Cycle variabile, per la parzializzazione di carichi resistivi quali: boiler elettrici, pareti radianti.

• n.1 ingresso analogico sonda di temperatura NTC.

• n.2 ingressi analogici 0…60V, per personalizzazioni a richiesta.

• Misurazione istantanea e storico dell’energia prodotta, immessa e consumata nell’ultimo anno, per ogni ora del giorno, e annuale per 64 anni – Visualizzazione da display LCD on board - Funzioni Stop Black Out e Grid Balance.

Oltre alle cinque configurazioni descritte, semplicemente variando il tipo ed il numero di accessori, è possibile ottenerne di nuove in funzione delle esigenze dell’impianto. Elettrograf è a disposizione per identificare la Vostra configurazione ideale.

I componenti di Mia Energy Autoconsumo

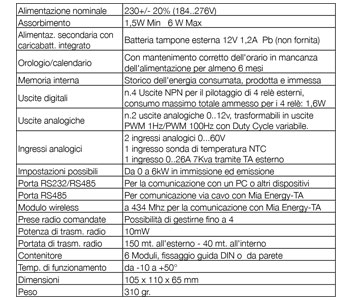

	Mia Energy CPU (cod. AF1.MIAENERGCPR) È il dispositivo principale del sistema Mia Energy Autoconsumo per ognuna delle 5 configurazioni. Raccoglie i dati sull’energia dai 2 TA (uno è a corredo con connessione cablata, misura l’energia prodotta dall’impianto FV) e decide in base alle priorità impostate l’attivazione o la disattivazione dei carichi, sia via cavo che wireless. Gestisce la comunicazione con il modulo Wi-Fi, lo storico delle misure, assieme a tutte le funzioni proprie di questo sistema.
	Mia Energy TA (cod. AF1.MIAENERGYTR) È il dispositivo di lettura TA, misura l’energia prelevata o immessa dalla/nella rete elettrica. Si connette a Mia Energy CPU a cui trasmette i dati sia via cavo che wireless. Quest’ultima opzione risulta utile dove, per la conformazione dell’impianto FV, la connessione via cavo sia difficoltosa.
	Mia WiFi (cod. AF1.MIAWIFI) Questo dispositivo svolge la funzione di Web Server, permette il collegamento tra la rete Wi-Fi presente in loco e dispositivi quali: Smartphone, iPad, Pc. Tramite le pagine HTML si potranno visualizzare i vari parametri relativi alla produzione e ai consumi di energia, visualizzare grafici, attivare e disattivare da remoto i carichi collegati, accedere e modificare i principali parametri della macchina.
	Relé Statico (cod. 011.G3PE215B) Permette di comandare carichi resistivi fino a 3kW in maniera proporzionale in relazione all’energia disponibile dall’impianto FV.
	Relé 12V 16A, zoccolo Din (cod. AF1.RELE12V16AZ) Si utilizza per comandare carichi preferenziali cablati, quando la connessione Wireless non sia possibile.

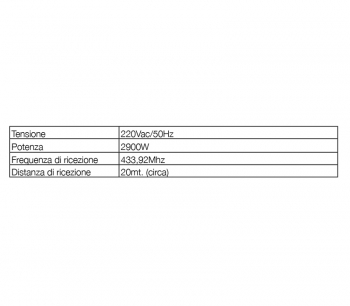

	Presa Radiocomandata con telecomando (cod. AF1.PR2900WT) Presa Radiocomandata (cod. AF1.PR2900W) Si utilizza per accendere o spegnere i carichi preferenziali in wireless, in questo caso ogni sistema necessita di una presa con il telecomando.

Immagini e dati in generale sono da considerarsi indicativi  e non vincolanti.
Nel Kit Mia Energy Wi-Fi non è compresa la fornitura tablet, smartphone o PC.
